Hydroforové nádrže membránové – ZBOS / ZBOL – vnútorne lakované

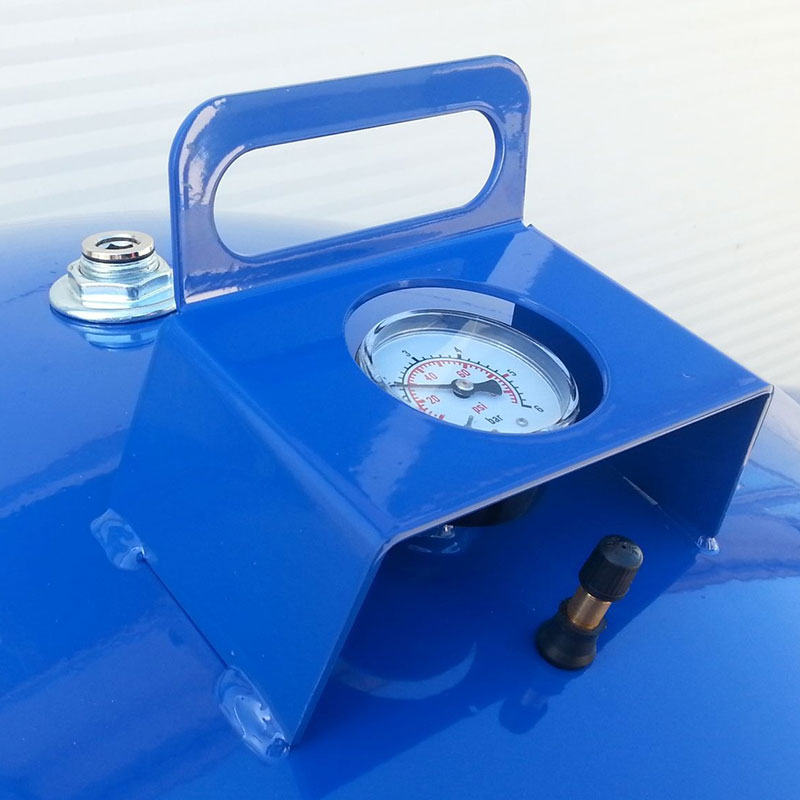

Membránové hydroforové nádrže typu ZBOS (zvislé), ZBOL (vodorovné) sú určené na skladovanie úžitkovej vody využívanej na zásobovanie vodou obytných a hospodárskych budov z vlastného zdroja na pitné alebo priemyselné účely. V kombinácii so samosacími alebo hlbinnými čerpadlami tvoria hydroforové automaty. Vo vnútri nádrže sa nachádza vaková membrána z gumy EPDM. Nádrže sú chránené pred koróziou náterovou vrstvou, zvonka aj zvnútra sú práškovo lakované. Keďže prostredníctvom pružnej membrány bol oddelený vodný a plynový okruh, nie je potrebné priebežné dopĺňanie vzduchu počas prevádzky. Na hornom dne sa nachádza manometer, ventil a úchyt umožňujúci voľné umiestnenie nádrže.
Výhody nádrží ZBOS a ZBOL:
- nádrže lakované zvnútra aj zvonka práškovou farbou,
- nádrže bezúdržbové (bez potreby dopĺňania plynovej vankúše),
- rýchla montáž,
- dlhšia životnosť nádrže (voda sa nachádza v membráne),
- možnosť namontovania čerpadla priamo na nádrže typu ZBOL.
Všetky hydroforové nádrže typu
ZBOS / ZBOL / ZBOS 10 bar
sú lakované aj zvnútra.
Je to dodatočná ochrana nádrže, ktorá predlžuje jej životnosť ako aj životnosť membrány.
Konštrukcia nádrže
ZBOS 100 / 150 / 200 / 300 / 500 l
Popis
|
1. |
Odvzdušňovač membrány |
|
2. |
Manometer |
|
3. |
Vzduchový ventil |
|
4. |
Membrána |
|
5. |
Prípojné hrdlo G 1¼" (G 1" pre ZBOS 100/150 l) |
Technické parametre nádrží ZBOS
| Typ nádrže | Objem | øD | H | H1 | Gp | Gd | Max. tlak | Skúšobný tlak | Tmin | T/max | Hmotnosť |
| [ l ] | [ mm ] | [bar] | [oC] | [kg] | |||||||
| ZBOS100 | 100 | 500 | 880 | 125 | 2,0 | 2,5 | 6 | 8,6 | 6 | 20 | 25 |
| ZBOS150 | 150 | 1060 | 31 | ||||||||
| ZBOS200 | 200 | 550 | 1200 | 48 | |||||||
| ZBOS300 | 300 | 1500 | 58 | ||||||||
| ZBOS500 | 500 | 750 | 1550 | 2,0 | 3 | 82 | |||||
Konštrukcia nádrže
ZBOL 100 / 150 / 200 l
Popis
|
1. |
Odvzdušňovač membrány |
|
2. |
Manometer |
|
3. |
Vzduchový ventil |
|
4. |
Membrána |
|
5. |
Prípojné hrdlo G 1¼" (G 1" pre ZBOS 100/150 l) |
Technické parametre nádrží ZBOL
| Typ nádrže | Objem | D | L | H | H1 | Gp | Gd | Max. tlak | Skúšobný tlak | T/min | T/max | Hmotnosť |
| [ l ] | [mm] | [bar] | [oC] | [kg] | ||||||||
| ZBOL 100 | 100 | ø 500 | 682 | 545 | 278 | 2,2 | 2,5 | 6 | 8,6 | 6 | 20 | 25 |
| ZBOL 150 | 150 | 864 | 31 | |||||||||
| ZBOL 200 | 200 | ø550 | 1052 | 600 | 303 | 48 | ||||||
Hydroforová nádrž s membránou
- Vo vnútri sa nachádza gumová membrána (balón)
- Voda je oddelená od vzduchu.
- Vzduch sa nachádza medzi stenou nádrže a membránou.
Vďaka tomu je tlak stabilnejší a vzduch neuniká do vody.
Okrem toho sú membránové nádrže ZBOS/ZBOL/ZBOS 10 bar lakované aj zvnútra.
Pozinkovaná hydroforová nádrž
- Vyrobená z ocele pokrytej vrstvou zinku (ochrana pred koróziou)
- Bez membrány – voda je v priamom kontakte so vzduchom
- Vzduch a voda sa vo vnútri miešajú.
V praxi to znamená, že vzduch sa postupne rozpúšťa vo vode a je potrebné ho dopĺňať.
