Hydroforové nádrže membránové – ZBOS 10 bar – vnútorne lakované

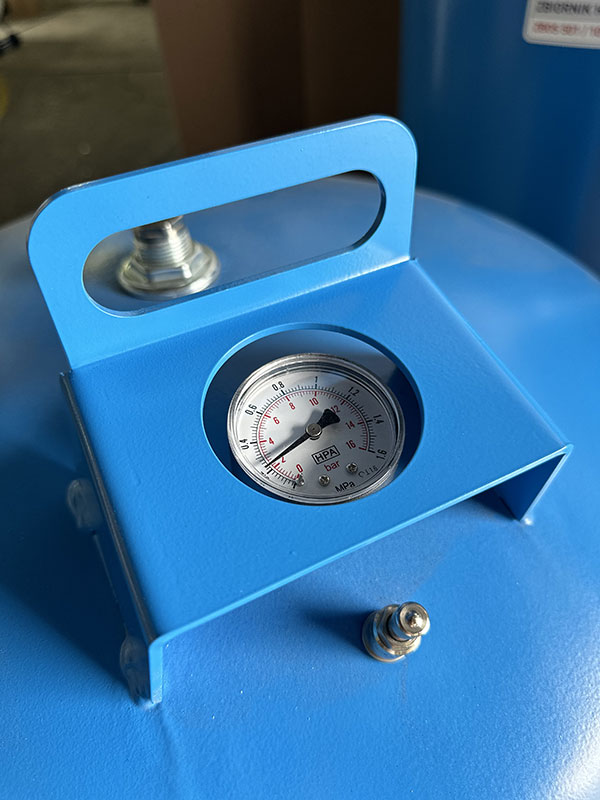

Membránové hydroforové nádrže typu ZBOS 10 bar sú určené na skladovanie úžitkovej vody využívanej na zásobovanie vodou obytných a hospodárskych budov z vlastného zdroja na pitné alebo priemyselné účely. V kombinácii so samosacími alebo hlbinnými čerpadlami tvoria hydroforové automaty. Vo vnútri nádrže sa nachádza vaková membrána z gumy EPDM. Nádrže sú chránené pred koróziou náterovou vrstvou, zvonka aj zvnútra sú práškovo lakované. Keďže prostredníctvom pružnej membrány bol oddelený vodný a plynový okruh, nie je potrebné priebežné dopĺňanie vzduchu počas prevádzky. Na hornom dne sa nachádza manometer, ventil a úchyt umožňujúci voľné umiestnenie nádrže.
Výhody nádrží ZBOS 10 bar:
- nádrže lakované zvnútra aj zvonka práškovou farbou,
- nádrže bezúdržbové,
- rýchla montáž,
- dlhšia životnosť nádrže (voda sa nachádza v membráne),
- vysoký prevádzkový tlak,
Všetky hydroforové nádrže typu
ZBOS / ZBOL / ZBOS 10 bar
sú lakované aj zvnútra.
Je to dodatočná ochrana nádrže,
ktorá predlžuje jej životnosť ako aj životnosť membrány.
Konštrukcia nádrže
ZBOS 201 / 301 / 501 l
ZBOS 1001 l
Popis
|
1. |
Odvzdušňovač membrány |
|||||||||||||
|
2. |
Manometer |
|||||||||||||
|
3. |
Vzduchový ventil |
|||||||||||||
|
4. |
Membrána |
|||||||||||||
|
5. |
Prípojné hrdloG 1¼" (G 2" pre ZBOS 1001 л) |
|||||||||||||
Technické parametre nádrží ZBOS 10 bar
| Typ nádrže | Objem | øD | H | H1 | Gp | Gd | Max. tlak | Skúšobný tlak | Tmin | T/max | Hmotnosť |
| [ l ] | [ mm ] | [bar] |
[oC] | [kg] | |||||||
| ZBOS201 | 200 | 550 | 1200 | 130 | 3,0 | 2,5 | 10 | 14,4 | 6 | 20 | 65 |
| ZBOS301 | 300 | 1500 | 80 | ||||||||
| ZBOS501 | 500 | 750 | 1544 | 3,5 | 4,0 | 125 | |||||
| ZBOS1001 | 1000 | 908 | 1980 | 180 | 4,0 | 220 | |||||
Membránová nádrž má gumovú membránu oddeľujúcu vodu od vzduchu, vďaka čomu je prakticky bezúdržbová. Okrem toho sú membránové nádrže ZBOS/ZBOL/ZBOS 10 bar lakované aj zvnútra.
Pozinkovaná nádrž skladuje vodu v priamom kontakte s oceľou a vzduchová vankúš sa nachádza nad hladinou vody. Vyžaduje pravidelné dopĺňanie vzduchu.
